Инструкция сигнализации Томагавк Q9: как настроить и пользоваться

Сигнализация Tomahawk Q9 Dialog — автомобильная охранная система с автоматическим и дистанционным запуском двигателя автомобиля и диалоговым кодом. Диалоговый код обеспечивает дополнительную защиту от электронного взлома. Получив сигнал, система убеждается, что он послан со «своего» брелока, причем это происходит не однократно, а в диалоге.

Автосигнализация Томагавк Q9
Автосигнализация Tomahawk Q9 Dialog

Содержание

  1. Руководство пользователя
    1. Основные функции системы
    2. Брелоки дистанционного управления
    3. Функции ЖКИ
    4. Постановка в охрану
    5. Постановка в охрану с отключением сирены
    6. Автопостановка и автоперепостановка в охрану
    7. Функция иммобилайзера
    8. Снятие с охраны
    9. Открывание/закрывание дверей при заведенном двигателе
    10. Двушаговое открывание дверей/3-й канал
    11. Дистанционный запуск двигателя
    12. Дистанционное глушение двигателя
    13. Турботаймер
    14. Прогрев двигателя по заданной температуре
    15. Ежедневный (1, 2, 4, 12-тичасовой) автозапуск
    16. Дистанционный опрос состояния
    17. Дистанционное открывание багажника
    18. 2-й дополнительный канал
    19. Поиск автомобиля
    20. Дистанционное отключение датчика удара
    21. Режимы тревоги
    22. Режим "паника"
    23. Режим "Anti-hijack"
    24. Режим "Valet"
    25. Вызов водителя
    26. Функции, выполняемые кнопкой "Override"
    27. Аварийная постановка/снятие о охраны
    28. Подготовка дистанционного запуска для авто с механической коробкой передач
    29. Программирование дополнительных брелоков
    30. Режимы работы светодиодного индикатора
    31. Замена батарейки брелока-пейджера
    32. Режим программирования
    33. Программирование функций брелока-пейджера
    34. Таблица программирования
    35. Описание программируемых функций
  2. Инструкция по установке
    1. Основные принципы установки
    2. Выбор места расположения основных блоков
    3. Соединение проводов
      1. Силовой шестипиновый разъём автозапуска
      2. Подключение 6-пинового разъёма центрального замка
      3. Основной разъём
    4. Выбор механической или автоматической коробки передач
    5. Подключение центрального замка
    6. Настройка датчика удара
    7. Схемы подключения
    8. Технические данные
    9. Комплектация

Представляем вашему вниманию инструкции сигнализации Томагавк Q9 по применению и установке.

1. Руководство пользователя

Инструкция по эксплуатации сигнализации Tomahawk Q9.

1.1. Основные функции системы

Основные функции сигнализации

1.2. Брелоки дистанционного управления

Брелок Томагавк Q9 с ЖКИ
Брелок Томагавк Q9 с ЖКИ

Брелок Томагавк Q9
Брелок Томагавк Q9

1.3. Функции ЖКИ

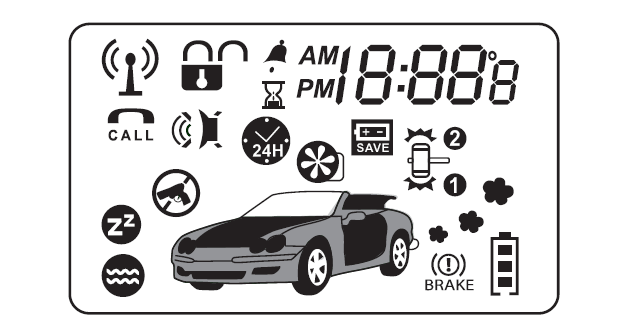

Значки на ЖК дисплее
Значки на ЖК дисплее

Расшифровка значков на дисплее
Расшифровка значков на дисплее

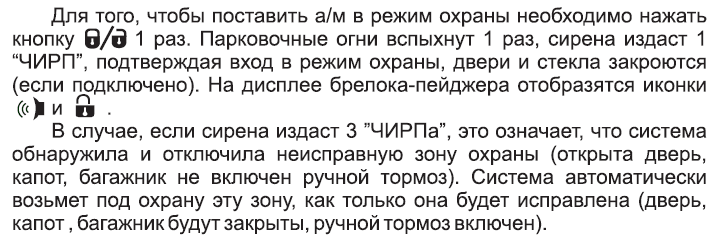

1.4. Постановка в охрану

Постановка в охрану

1.5. Постановка в охрану с отключением сирены

Для того, чтобы осуществить постановку автосигнализации на охрану с отключением звуковых сопровождений сирены (все сообщения и подтверждения посылаются системой только на брелок-пейджер) необходимо нажать кнопку с изображением перечеркнутой сирены (Кнопка с перечёркнутой сиреной)1 раз. Парковочные огни вспыхнут 1 раз, подтверждая вход в режим охраны, двери закроются. На дисплее брелока-пейджера отобразятся иконки Иконка выключенной сирены и Иконка постановки в охрану. Это означает, что сигнализация включила режим охраны и при этом отключила сирену.

Также Вы можете включать и выключать этот режим в то время, когда автомобиль находится в режиме охраны.

1.6. Автопостановка и автоперепостановка в охрану

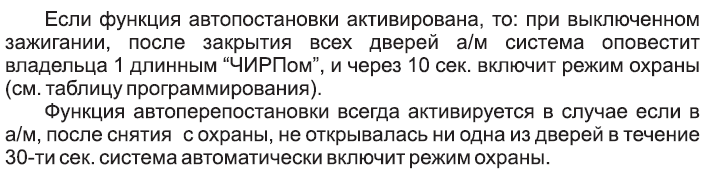

Автопастоновка и перепостановка в охрану

1.7. Функция иммобилайзера

Режим иммобилайзера

Для выхода из режима иммобилайзера нажмите кнопку  1 раз или выключите зажигание и нажмите кнопку Override 1 раз.

1.8. Снятие с охраны

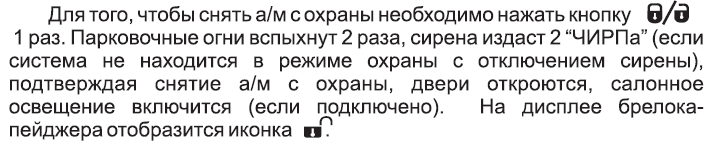

Снятие с охраны

1.9. Открывание/закрывание дверей при заведенном двигателе

Открывание и закрывание дверей при заведённом двигателе

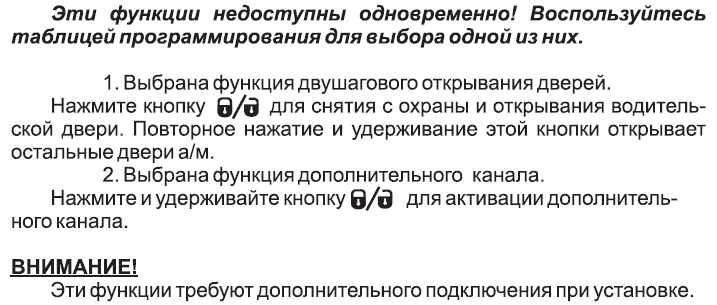

1.10. Двушаговое открывание дверей/3-й канал

Двухшаговое открывание дверей/3-й канал

Эти функции требуют дополнительного подключения при установке.

1.11. Дистанционный запуск двигателя

Дистанционный запуск

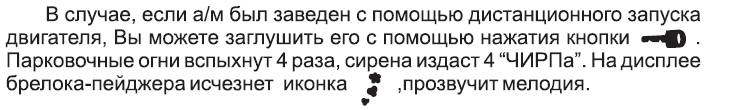

1.12. Дистанционное глушение двигателя

Дистанционное глушение

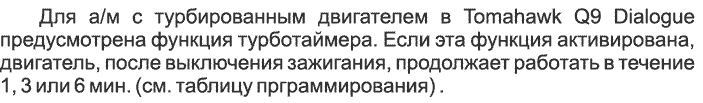

1.13. Турботаймер

Турботаймер активация

1.14. Прогрев двигателя по заданной температуре

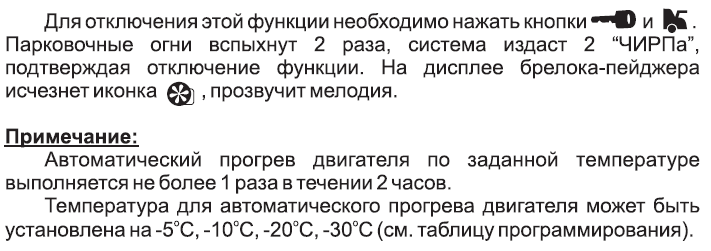

Настройка автозапуска по температуре

Когда температура достигнет заданной для включения автоматического прогрева, двигатель запустится и будет работать некоторое время (программируется по таблице программирования).

Настройка автозапуска по температуре

1.15. Ежедневный (1, 2, 4, 12-тичасовой) автозапуск

Ежедневный автозапуск - настройка

После активации режима, двигатель будет заведен. Система автозапуска сигнализацииTomahawk будет автоматически запускать двигатель ежедневно в то время, когда была активирована эта функция.

Ежедневный автозапуск - настройка

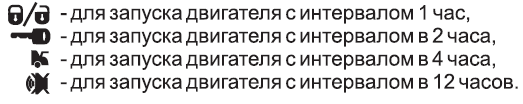

Для того чтобы двигатель запускался с интервалом и 1, 2, 4 или 12 часов необходимо активировать функцию ежедневного автозапуска, а затем в течение 5-ти сек. после её активации нажать соответствующую кнопку на брелоке:

Ежедневный автозапуск - настройка

1.16. Дистанционный опрос состояния

Опрос состояния

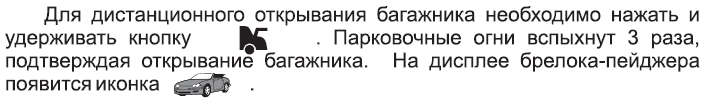

1.17. Дистанционное открывание багажника

Открывание багажника

Открывание багажника

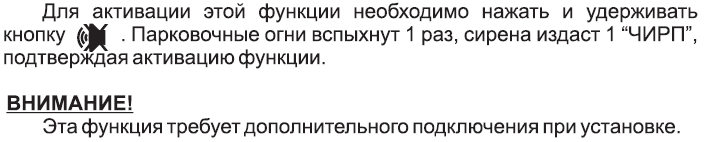

1.18. 2-й дополнительный канал

2-й доп.канал

1.19. Поиск автомобиля

Поиск автомобиля

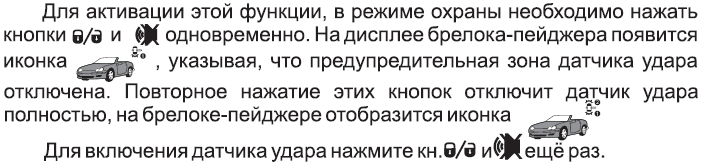

1.20. Дистанционное отключение датчика удара

Отключение датчика удара

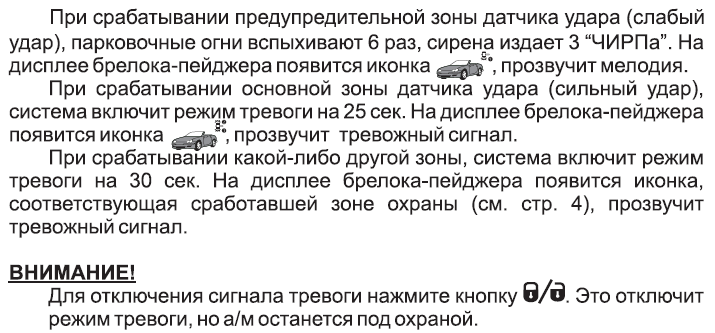

1.21. Режимы тревоги

Тревога

1.22. Режим "паника"

Паника

1.23. Режим "Anti-hijack"

Anti-hijack

1.24. Режим "Valet"

Valet

1.25. Вызов водителя

Вызов водителя

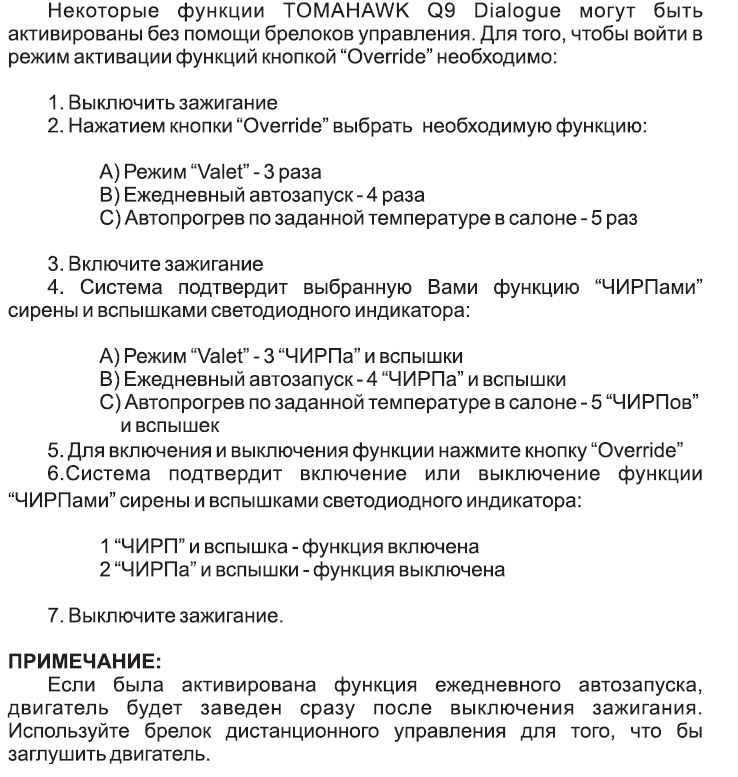

1.26. Функции, выполняемые кнопкой "Override"

Некоторые функции TOMAHAWK Q9 Dialog могут быть активированы без помощи брелоков управления.

Функции, выполняемые кнопкой Valet

1.27. Аварийная постановка/снятие о охраны

1. Чтобы система включила режим аварийной постановки в охрану:

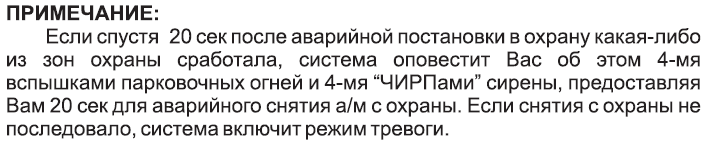

Включение аварийной постановки в охрану

Парковочные огни включатся 1 раз, сирена издаст 1 "ЧИРП", подтверждая активацию функции. Спустя 20 сек система включит режим охраны.

Включение аварийной постановки в охрану

2. Аварийное отключение сигнализации:

Аварийное отключение

Парковочные огни вспыхнут 2 раза, сирена издаст 2 "ЧИРПа", подтверждая активацию функции.

Аварийное отключение

1.28. Подготовка дистанционного запуска для авто с механической коробкой передач

Подготовка дистанционного запуска для механики

1.29. Программирование дополнительных брелоков

Программирование брелоков

ВНИМАНИЕ!
Все брелоки, не прошедшие процедуру программирования, будут стерты из памяти.

1.30. Режимы работы светодиодного индикатора

Светодиодный индикатор

Статус системы

Кол-во вспышек

1. Режим дистанционного запуска и режим иммобилайзера

Горит постоянно

2. А/м Снят с охраны

Выключен

З. А/м в режиме охраны

1 вспышка

4. Режим ежедневного автозапуска

2 вспышки

5. Режим автопрогрева по заданной температуре

3 вспышки

6. Режим ежедневного автозапуска и режим автопрогрева по заданной температуре

4 вспышки

7. Режим "Valet"

5 вспышек

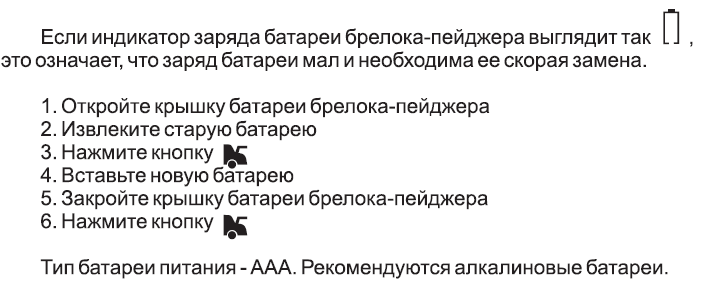

1.31. Замена батарейки брелока-пейджера

Замена батарейки

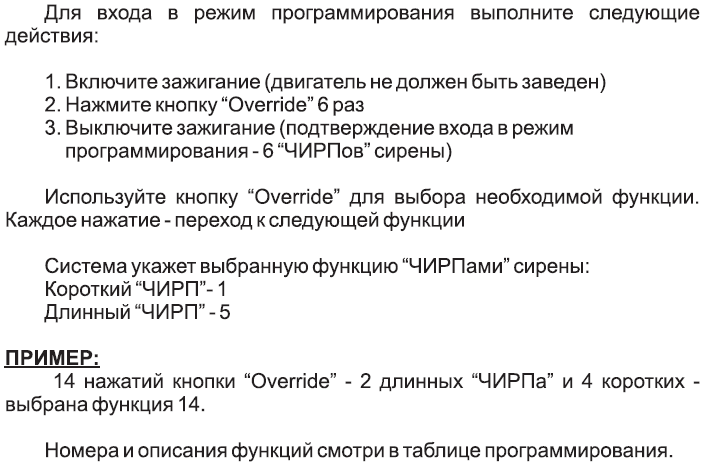

1.32. Режим программирования

Режим программирования

1.33. Программирование функций брелока-пейджера

Программирование функций брелока

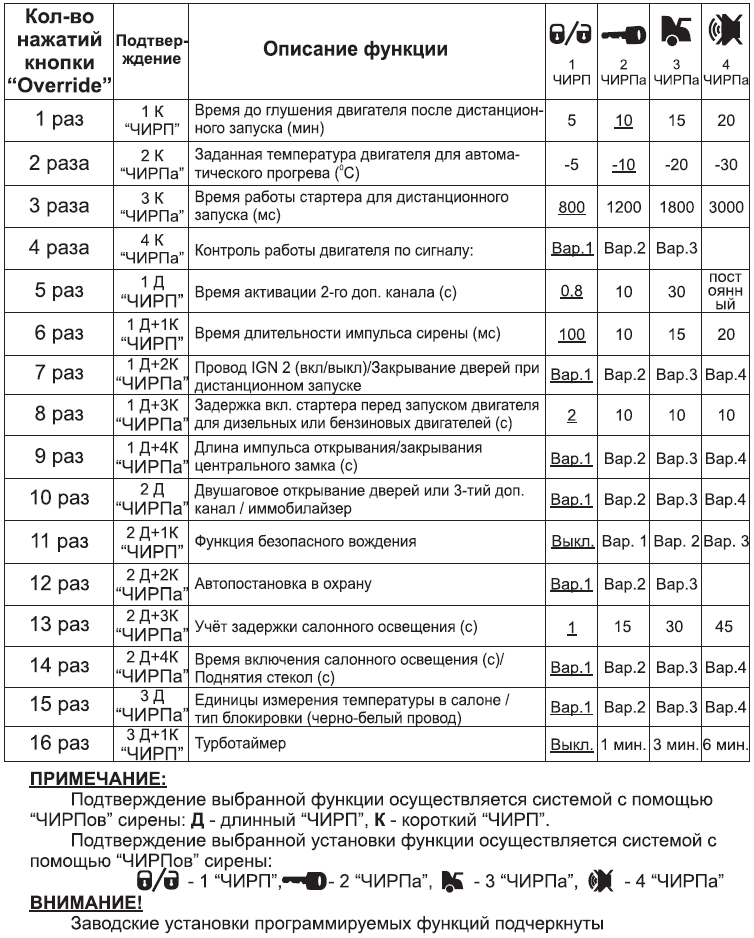

1.34. Таблица программирования

Таблица программирования

1.35. Описание программируемых функций

Описание охранных функций, а также автоматического и дистанционного запуска.

  1. Время, отведенное для работы двигателя после дистанционного запуска: 5/10/15/20 мин.
  2. Температура двигателя

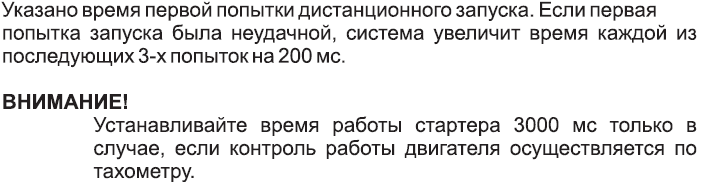

  3. Время работы стартера при активировании функции дистанционного запуска: 800/1200/1800/3000 мс
    Время работы стартера
  1. Варианты контроля работы двигателя:
    Вариант 1 - по напряжению бортовой сети (только для а/м с АКПП).
    Вариант 2 - по датчику давления масла.
    Вариант 3 - по тахометру.

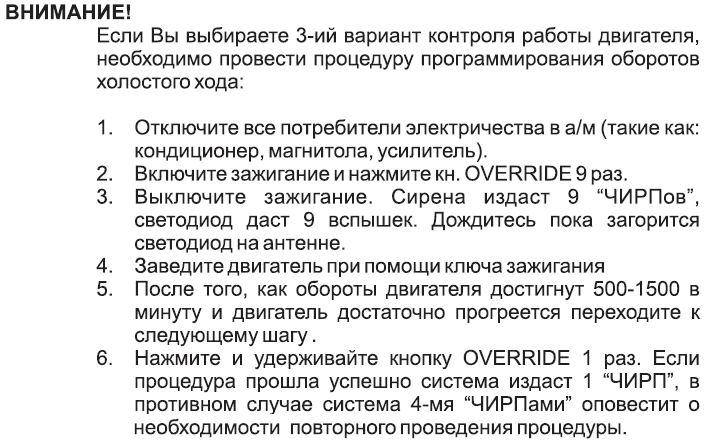

    Программирование оборотов холостого хода
  2. Длина импульса активации 2-го дополнительного канала
  3. Время длительности импульса сирены

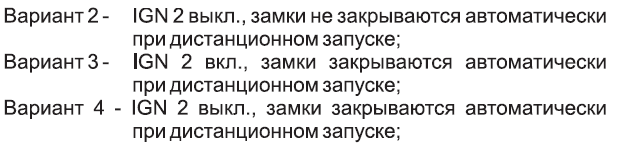

  4. Включение/выключение провода IGN 2
    Вариант 1 - IGN 2 вкл., замки не закрываются автоматически при дистанционном запуске;
    IGN 2
  5. Задержка включения стартера перед дистанционным запуском двигателя

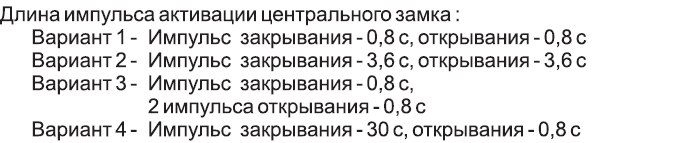

  6. Длина импульса активации центрального замка

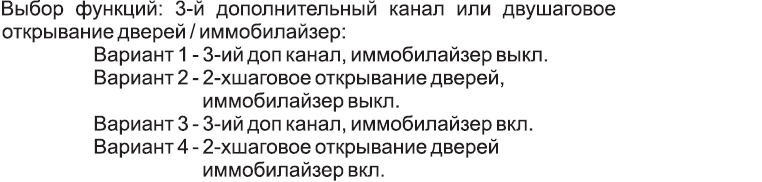

  7. Выбор функций: 3-й дополнительный канал или двушаговое открывание дверей / иммобилайзер

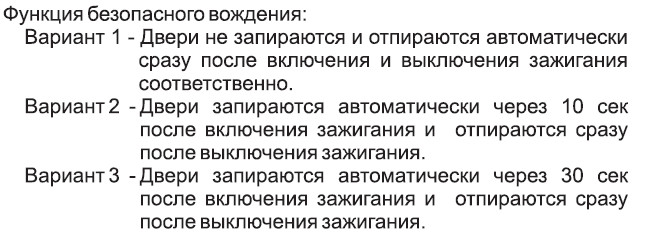

  8. Функция безопасного вождения
  9. Автопостановка в охрану
  10. Учёт задержки салонного освещения

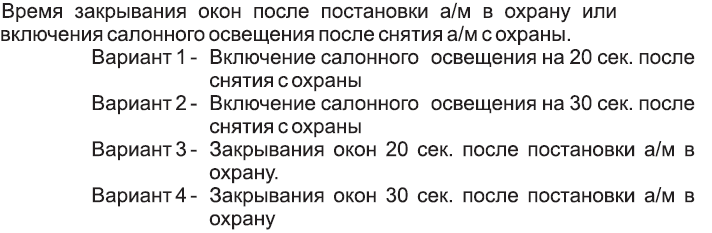

  11. Время закрывания окон после постановки а/м в охрану или включения салонного освещения после снятия а/м сохраны

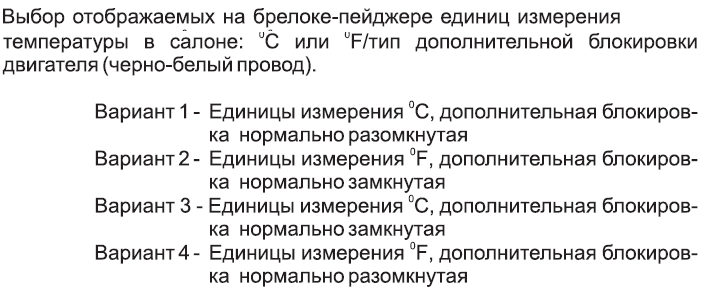

  12. Выбор отображаемых на брелоке-пейджере единиц измерения температуры в салоне: °С или °F/Тип дополнительной блокировки двигателя
  13. Функция турботаймера

2. Инструкция по установке

Руководство по установке сигнализации Томагавк Q9 Диалог

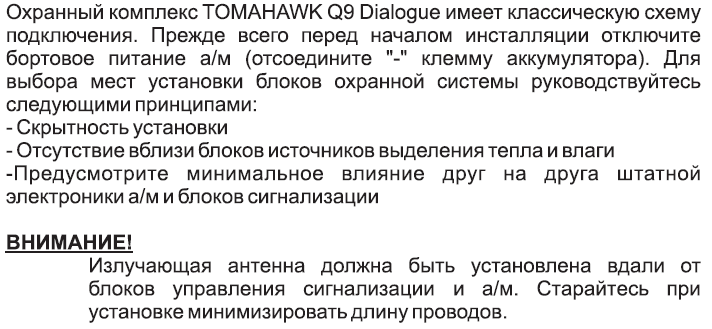

2.1. Основные принципы установки

Основные принципы установки

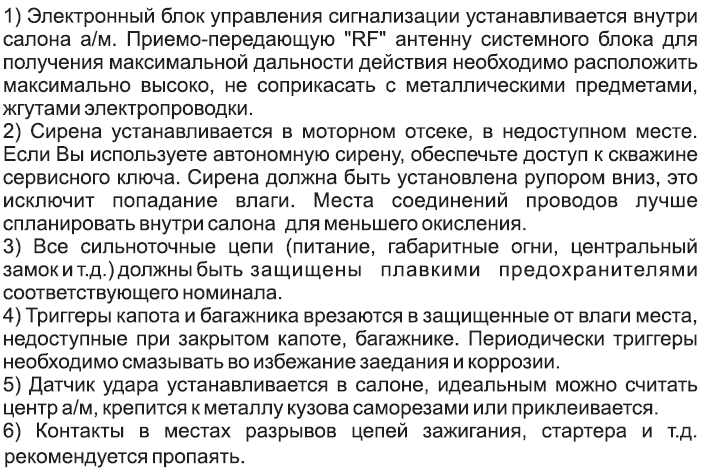

2.2. Выбор места расположения основных блоков

Выбор места расположения основных блоков

2.3. Соединение проводов

Необходимо подключить сигналку согласно нижеприведённым схемам.

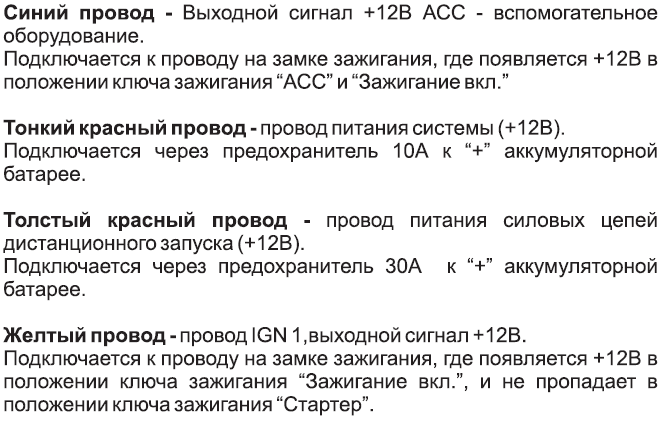

2.3.1. Силовой шестипиновый разъём автозапуска

Черно-желтый провод - провод включения стартера (+12В). Выходной сигнал +12В на втягивающее реле стартера. Подключается к проводу на замке зажигания, где появляется +12В в положении ключа зажигания "Стартер". Этот сигнал предназначен для запуска двигателя. Подключите этот провод после реле блокировки.

Соединение проводов

Зеленый провод - провод IGN 2, выходной сигнал +12В. Подключается к проводу на замке зажигания, где появляется +12В в положении ключа зажигания "Зажигание вкл.", и пропадает в положении ключа зажигания "Стартер", если этот провод присутствует в автомобиле, на который устанавливается система.

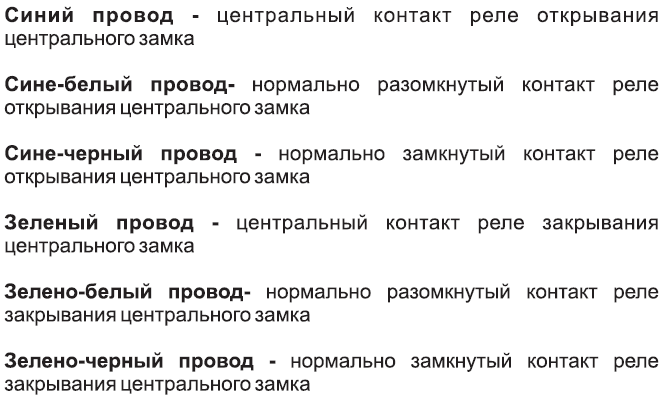

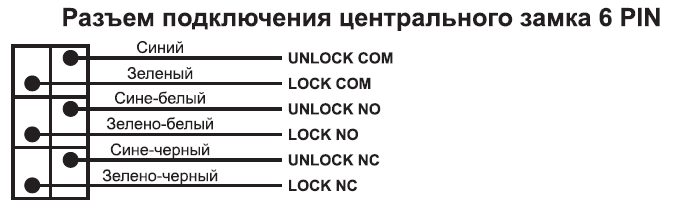

2.3.2. Подключение 6-пинового разъёма центрального замка

Подключение разъёма центрального замка

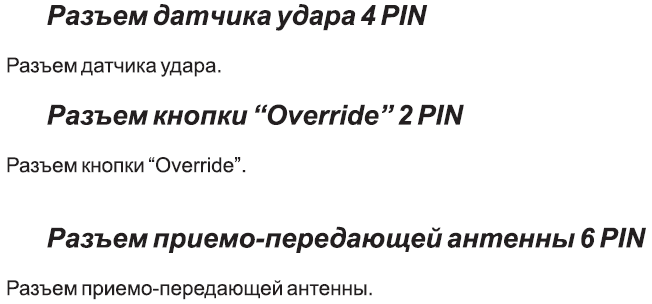

2.3.3. Основной разъём

Разъёмы датчика удара, Валет, антенны

2.4. Выбор механической или автоматической коробки передач

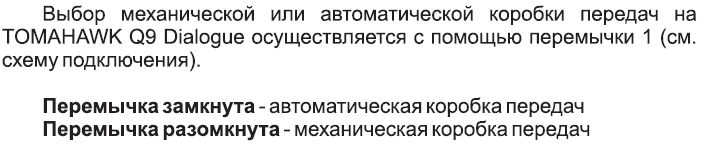

Выбор АКПП или МКПП

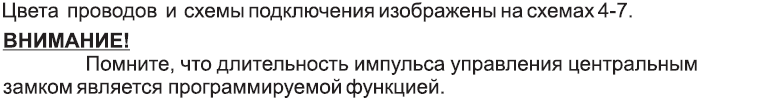

2.5. Подключение центрального замка

Сигнализация Tomahawk Q9 Диалог имеет встроенные силовые реле управления центральным замком. Проводка для подсоединения центрального замка выведена в отдельный разъем.

Подключение центрального замка



2.6. Настройка датчика удара

Последним этапом инсталляции охранного комплекса является настройка.

Настройка датчика удара



2.7. Схемы подключения

Автосигнализация Tomahawk Q9 - схема подключения

Блок сигнализации

Силовой разъём запуска

Разъём цз

Основной разъём

Разъёмы датчика удара, антенны и валет

Подключение дополнительного электропривода

Управление цз положительными импульсами

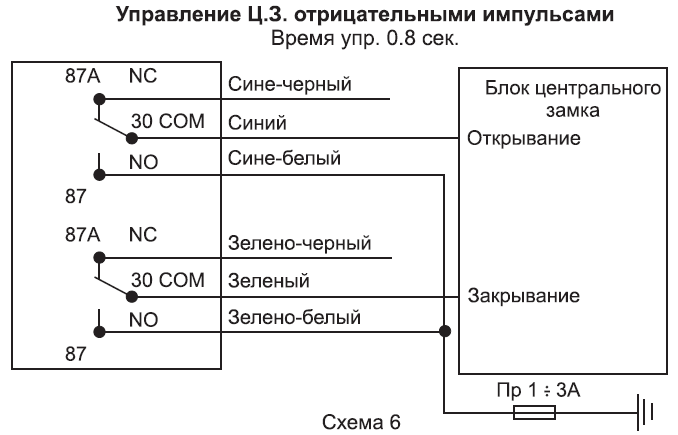

Управление цз отрицательными импульсами

Пневмозамок

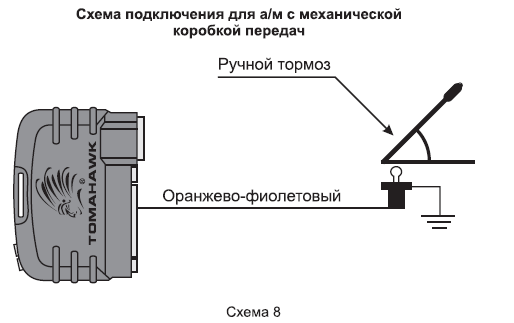

Подключение к ручнику

Подключение к педали тормоза

Подключение датчика температуры

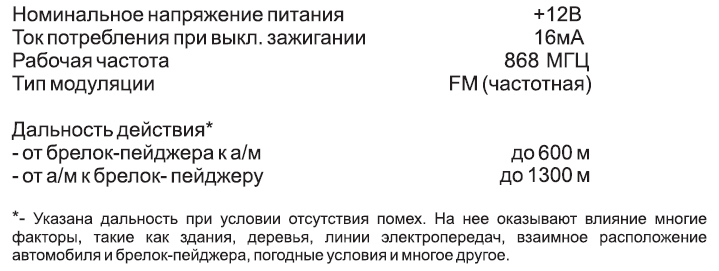

2.8. Технические данные

Технические данные

Допускаемые токи

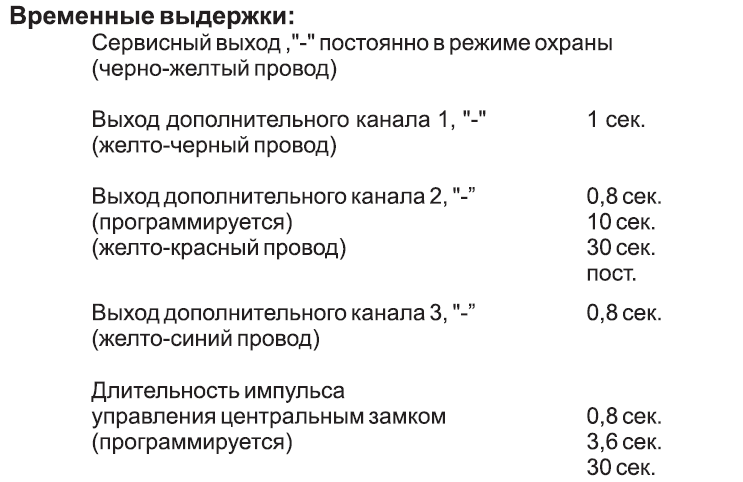

Временные выдержки

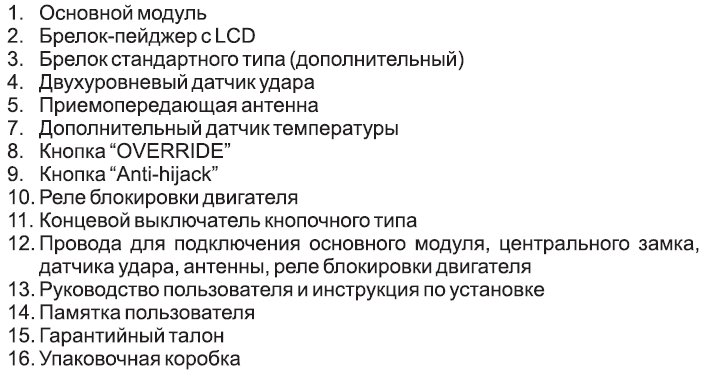

2.9. Комплектация

Комплектация
